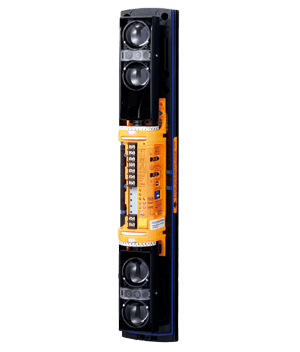

Barreras de infrarrojos SL-200QDP-BT/350QDP-BT/650QDP-BT de OPTEX
La serie SL es la nueva apuesta de OPTEX paralas barreras IR de largo alcance (60 /100/ 200m), incorporando mejoras y características como son los 4 haces, una IP65, la renovación del visor para alineación de barreras, que además incorpora un aumento 2x, tamper tanto en el transmisor como en el receptor y un diseño más estilizado y unificado para todos los modelos.
Los modelos SL-200QDP, SL-350QDP y SL-650QDP incorporan una serie de prestaciones dirigidas a facilitar la instalación y alineación de los haces y a reducir las falsas alarmas, como son el selector de haz superior/inferior, el selector para controlar la potencia del haz o la doble modulación que reduce los problemas por posibles interferencias de otras señales (radiación solar, electromagnética, etc.).
- Cuatro haces. Método de detección por interrupción de todos los haces. Lentes esfericas.
- Mirilla telescópica para alineación de las barreras. Dial de alineación horizontal y dial de alineación vertical.
- Tamper de triple función (cubierta, unidad principal y caja posterior)
- Interior de colores vivos para facilitar la alineación óptica.
- LED indicador de Alarma (Rx)/Encendido (Ex, Rx)/ de haz superior e inferior (Ex, Rx)./Alineamiento (Rx)
- Interruptores para configuración de funciones.
- Protección IP65: Se utiliza un protector de goma para sellar todos aquellos puntos por los que podría entrar agua o polvo, como huecos para cableado, puertos y la unidad externa.
- Cubierta anti-escarcha.
|
Modelo |
SL-200QDP |
SL-350QDP |
SL-650QDP |
|||
|
Máximo rango de detección |
60m |
100m |
200m |
|||
|
Máxima distancia de alcance |
600m |
1000m |
2000m |
|||
|
Método de detección |
Interrupción de los cuatro haces para la detección |
|||||
|
Selección de frecuencias del haz |
Cuatro canales |
|||||
|
Periodo de interrupción |
Variable entre 50/100/250/500 ms (4 pasos) |
|||||
|
Alimentación |
Normal: 10.5-30 VDC |
|||||
|
Consumo de corriente |
Normal |
10.5-30 VDC |
17 mA |
22 mA |
||
|
Alineación óptica |
10.5-30 VDC |
21 mA |
24 mA |
|||
|
Pico |
10.5-30 VDC |
24 mA |
33 mA |
|||
|
Salida
|
Salida de alarma |
Relé en forma de C: 30 VDC, 0.2 A |
||||
|
Periodo de alarma |
2seg (±)(Nominal) |
|||||
|
Salida D.Q |
Relé en forma de C: 30 VDC, 0.2 A |
|||||
|
Salida de tamper |
N.C. (Contacto de salida): 30VDC, 0.1 A. Se abre cuando se retira la tapa |
|||||
|
Temperatura de funcionamiento |
-35ºC / +60ºC |
|||||
|
Humedad de funcionamiento |
95 % (max.) |
|||||
|
Angulo de alineación |
±90º Horizontal, ±10º Vertical |
|||||
|
Dimensiones |
H x W x D mm: 448 x 79 x 96 |
|||||
|
Peso |
2500g (Peso total del transmisor + Receptor, excluyendo accesorios) |
|||||
|
Grado de protección |
IP65 |
|||||
